THK导轨滑块高温用HSR-M1型:
结构与特长:
钢球沿着LM轨道和LM滑块上经过精密研磨加工的4列滚动面进行滚动;通过组装在LM滑块上的回球器,使钢球列循环运动。
为使LM 滑块上的4 个作用方向(径向、反径向和侧向)均具有相同的额定负荷,各钢球列被设计成按接触角45°配置,因此无论何种安装姿势都可以使用。
凭借THK在材料、热处理和润滑方面的独有技术,高温用LM滚动导轨的最高工作温度达到了150°C。
【最高工作温度∶150°C】
通过在回球器中使用不锈钢、以及在末端密封挡板中使用高温用橡胶,实现了最高工作温度达到150°C。
【尺寸稳定性】
由于进行了尺寸稳定化处理,此类型在被加热或冷却后具有优异的尺寸稳定性(请注意有高温时的热膨胀)。
【高耐腐蚀性】
由于LM滑块、LM轨道和钢球都使用耐腐蚀性强的不锈钢,这些型号最适合应用于无尘室。
【高温用油脂】
此型号采用高温用油脂,这类油脂即使温度从常温改变到高温,滚动阻力的变化都很小。

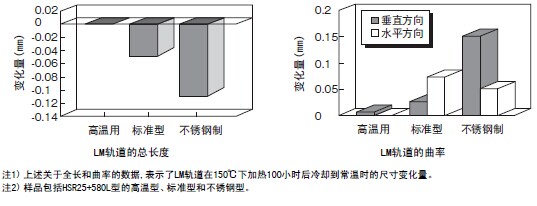

尺寸稳定性数据:
由于此型号进行了针对尺寸稳定性的处理,因此其尺寸在冷却或加热之后的变化十分微小。

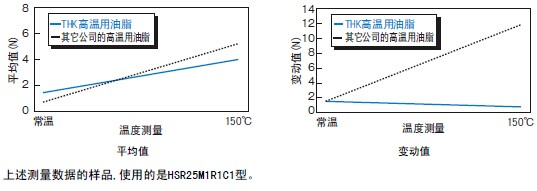

对油脂的滚动阻力数据:
此型号采用高温用油脂,这类油脂即使温度从常温改变到高温,滚动阻力的变化都很小。
LM轨道和LM滑块材料的热特性:
比热容量∶0.481 J/(g·K)
导热系数∶20.67 W/(m·K)
平均线膨胀系数∶11.8*10-6/°C
种类与特长:
HSR-M1A型
此为在LM滑块的法兰部实施了螺纹加工的类型。
HSR-M1LA型
HSR-M1LA 型为具有与HSR-M1A 型相同的横断面形状,延长了LM滑块的全长(L)、增加了额定负荷的型号。
HSR-M1B型
此类型在LM 滑块的法兰部实施了通孔加工, 可用于工作台上无法钻装配螺栓用通孔的情况。
HSR-M1LB型
HSR-M1LB 型为具有与HSR-M1B 型相同的横断面形状,延长了LM滑块的全长(L)、增加了额定负荷的型号。
HSR-M1R型
此为将LM滑块的宽度(W)减小、并进行了螺纹加工的类型。可用于工作台宽度空间较小的场所。
HSR-M1LR型
HSR-M1LR 型为具有与HSR-M1R 型相同的横断面形状,延长了LM滑块的全长(L)、增加了额定负荷的型号。
HSR-M1YR型
当使用2个相互面对的LM滚动导轨单元时,在以往工作台加工时要耗费较多的时间, 并且在实现要求的精度和调整予压方面均发生困难。而由于HSR-M1YR 型在LM滑块的侧面具有螺纹孔, 因此结构变得较为简单,能大幅度减少工数,以及显著提高加工精度。
各方向的额定负荷:
HSR-M1型可以在径向、反径向和侧向的4个方向承载负荷。基本额定负荷在4个方向(径向、反径向和侧向)上均相等。
等价负荷:
HSR-M1型的LM滑块同时承载各方向的负荷时,其等价负荷可由下式求出。
Pe=Pr(Pl)+Pt
PE ∶等价负荷(N)
·径向方向
·反径向方向
·侧向
PR ∶径向负荷(N)
PL ∶反径向负荷(N)
PT ∶侧向负荷(N)
