THK双维一体式LM滚动导轨SCR型

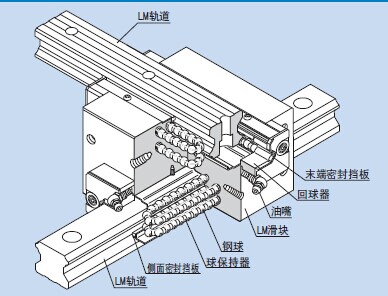

结构与特长:
钢球沿着LM导轨和LM滑块上经精密加工而成的4列滚动面进行滚动;通过球保持器与组装在LM滑块上的回球器,使钢球列作循环运动。
SCR型导轨滑块具有与球保持器型SHS相同的内部结构,2根LM轨道呈交叉状背面结合直交,形成一体。由于只需SCR型便可构成直交的直线运动系统,因此不需要以前的滑动座架,X-Y运动的结构得到简化,使小型化成为可能。
【4方向等负荷】
为使LM 滑块上的4 个作用方向(径向、反径向和侧向)均具有相同的额定负荷,各钢球列被设计成按接触角45°配置,因此无论何种姿势都可以使用,用途广泛。
【高刚性】
因钢球的配置是采用具有良好平衡性的4列排列,所以力矩强劲,既能够施加预负荷提升刚性,又可获得顺畅的直线运动。
与背面结合并用螺栓固定的以往进口滑块相比,这种LM滑块具有更高的刚性。所以,最适合于用来构建要求高刚性的X-Y工作台。
【小型化】
此LM导轨滑块具有与球保持器型SHS相同的内部结构,2根LM轨道呈交叉状背面结合直交,形成一体。由于只需SCR型便可构成直交的LM滚动导轨,因此不需要以前的滑动座架,X-Y运动的结构得到简化,使小型化成为可能。
种类与特长:

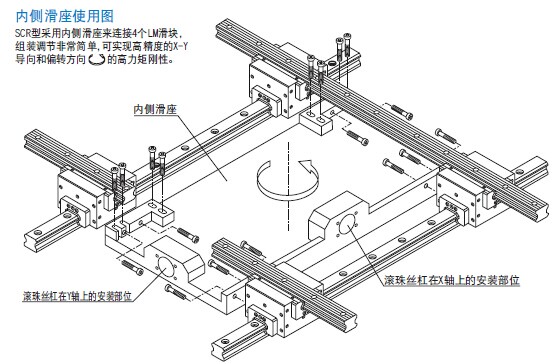

SCR型尺寸表:此型号是标准型。SCR型采用内侧滑座来连接4个LM滑块,组装调节非常简单,可实现高精度的X-Y导向和偏转方向 的高力矩刚性。
各方向的额定负荷:
SCR 型可以在径向、反径向和侧向的4 个方向上承载负荷。
基本额定负荷用1 根LM 轨道和LM滑块间的负荷量来定义,在4个方向(径向、反径向和侧向)上其值是相同的。其值记载于SCR型尺寸表中。
等价负荷:
SCR型的进口滑块同时承载各方向的负荷时,其等价负荷可由下式求出。
Pe=Pr(PL)+Pt
PE :等价负荷(N)
·径向方向
·反径向方向
·侧向
PR ∶径向负荷(N)
PL ∶反径向负荷(N)
PT ∶侧向负荷(N)
