LS系列导轨滑块由于不锈钢钢球沿着经过淬火研磨加工的4条不锈钢制滚柱滚道上进行滚动运动,故摩擦系数极小,是具有出色耐腐蚀性的滑座单元。
另外,LSP 型在保持架的中央部分安装了小齿轮, 并在滑座和基座上安装了齿条, 故保持架不会发生偏移。
带气缸的直线滚动单元LSC型导轨滑块在基座内置驱动用气缸,实现了小型化、省空间及轻量化的设计。
零部件全部采用了具有出色耐腐蚀性的材料。并且因惯性小, 所以系统具有卓越的高速响应能力。只要用螺栓在安装面上固定导轨滑块, 就很容易可获得直线导向机构, 故最适合用于各种光学测试仪、自动记录装置、小型电子零部件装配机、办公设备及其外围设备等需要高精度的地方。
【安装简单的单元型】
滑座的间隙及动作已被调整到最佳的状态。因此, 只要直接装在经过平面精加工的安装面上就可以, 作业简单,很容易获得高精度的滑座机构。
【轻量、小型化】
因基座和滑座使用轻量的铝合金来制造,从而减轻了重量。
【平滑的运动】
钢球和滚动面(滚柱滚道)是采用具有最小滚动摩擦损失的点接触, 并且各个钢球被保持器等间隔地保持。因而,消除了钢球之间的相互摩擦,滑座系统能在摩擦系数非常小(μ=0.0006~0.0012)的状态下,进行滚动运动。
【高耐腐蚀性】
基座和滑座使用铝合金制造,其表面经过高度耐腐蚀和耐磨损性的铝防蚀钝化处理(阳极氧化处理)。
另外,因钢球、滚柱滚道以及螺钉类都使用了不锈钢材料,所以具有高耐腐蚀性。
种类与特长:

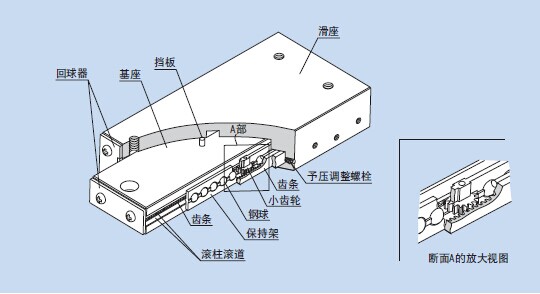

带齿条的直线滚动单元 LSP型
在LSP型中,保持架是由小齿轮和齿条形成的组合机构,因此可以防止保持架偏移。
另外, 垂直使用时, 保持架也不会偏移, 所以本型号使用用途更加广泛。注)请勿将挡板当作机械挡板使用。
直线滚动单元 LS型
LS 型是在基座和滑座之间装有滚柱滚道, 再配上钢球的构造, 具有单元型式的有限直线运动用直线运动系统。
另外,因内置有定位停止功能,能防止由于保持架与回球器的冲突所引起的破损或变形。注)请勿将挡板当作机械挡板使用。
带气缸的直线滚动单元
带气缸的直线滚动单元LSC 型在基座内置有驱动用的空气气缸。通过设在基座端面上的2个空气接口来供给空气就可获得往复运动。因气缸是复动类型,左右的移动速度可通过速度控制器来调整。
另外, 气缸及活塞使用了具有高耐腐蚀性的铝合金,并且在表面进行了增强耐磨损性的特殊处理,从而提高了耐久性能。同时,保持架是由小齿轮和齿条形成的组合机构,因此可以防止保持架偏移。因配管用的空气接口配置在滑座的一端, 即使是在狭小的空间或复杂的安装场所也能有良好的操作性,且装配简单。
额定负荷与额定寿命:
【各方向的额定负荷】
LS、LSP和LSC型上下和左右任一方向的额定负荷均相等。

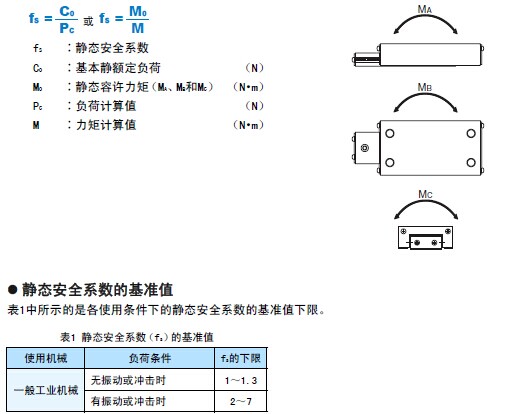

【静态安全系数fS】
直线滚动单元LS、LSP以及LSC型在静止或运行时,可能受到因振动、冲击或启动停止所造成的惯性力等意想不到的外力作用,对于此类作用负荷有必要考虑其静态安全系数。
【额定寿命】
直线滚动单元的额定寿命可按下式计算。
L ∶额定寿命(km)
(一批相同的直线滚动单元在相同条件下分别运动时,其中的90%不产生表面剥落所能达到的总运行距离。)
C ∶基本动额定负荷(N)
PC ∶负荷计算值(N)
fW ∶负荷系数
【计算寿命时间】
已经求得额定寿命(L) 后, 如果行程长度和每分钟往返次数固定不变, 则可使用以下公式计算工作寿命时间。
Lh ∶工作寿命时间(h)
l S ∶行程长度(mm)
n1 ∶每分钟往返次数(min-1)
精度规格:
直线滚动单元LS、LSP 和LSC 型的精度按如下规定。
滑座顶面的行走平行度: 0.010mm MAX/10mm
滑座顶面的反复精度: 0.0015mm MAX
使用注意事项:
【使用】
(1) 各部分拆卸后可能导致异物的进入或者对各部分的组装精度造成不利影响,请勿自行拆卸。
(2) 导轨滑块落下或受敲击可能会造成破损, 请加以注意。此外,如果受到外力撞击,则即使外观看不出破损也可能造成功能的损失,请加以注意。
【润滑】
(1) 请涂抹润滑剂后再予以使用。
(2) 请避免将性状不同的润滑剂混合在一起使用。
(3) 在经常产生振动的场所、无尘室、真空、低温或高温等特殊环境下使用时, 有可能无法使用通常的润滑剂。详细情况请向THK咨询。
(4) 要使用特殊的润滑剂时,请事先咨询THK。
【使用注意事项】
(1) 异物进入后可能引起钢球循环部件的破损或者功能的损失,所以请防止灰尘、切削屑等异物的进入系统。
(2) 垃圾、锯粉等异物附着时,请用干净的白煤油清洗后重新涂布润滑剂。
(3) 要超过80℃使用时,请向THK咨询。
(4) 要在经常产生振动的场所、无尘室、真空、低温或高温等特殊环境下使用时,请向THK咨询。
(5) 直线滚动单元内置有防止滑座脱落的定位停止功能。受到冲击会造成挡板破损,因此请勿将挡板当作机械挡板使用。
【储存】
储存直线滚动单元时,请将其装入THK指定的封套中储存以避免高温、低温和高度潮湿的环境。
