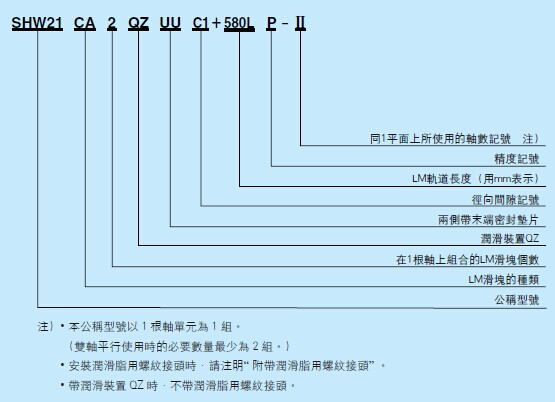

构造与特长

宽幅 低重心

SHW 型LM 导轨与HRW 型LM 导轨在安装上有互换性，在构造上继承了轨道宽，重心低的特点。因此，在要求节省空间的场所以及要求有MC 力矩的场所，最适合采用这种机型。

方向等负荷

各球列按45° 布置，对于LM 滑块的4 个受力方向（径向、反径向、横向）形成相同的额定负荷，因此可以在任何姿势下使用，有着广泛的用途。

自动调整能力

采用独特的圆弧沟槽的正面组合( D F 组合)，具有自动调整的能力，其效果是加上预负荷后也能吸收安装误差，获得高精度且平稳的直线运动。

低生尘

润滑脂被储存在球保持器内, 这种构造具有良好的低生尘性。

润滑脂用螺纹接头

标准规格品不附带润滑脂用螺纹接头，因此在恶劣的条件下使用时，请选用润滑装置Q Z (供选配件)、接触刮板LaCS(供选配件)。如果仍觉得润滑不够充分时、请选用带润滑脂用螺纹接头的产品。另外，安装了润滑脂用螺纹接头后，滑块的总长度会有所变化，故请注意。

注1) 不能在标准规格品上再加工润滑脂用螺纹接头的安装孔。

注2) 有关润滑装置QZ 的详细请参照THK样本手册P.A-415 ，有关层合型接触刮板L a C S 的详细请参照P . A -425 。

注3) SHW12 、SHW14 型不带润滑脂用螺纹接头，而通过加脂孔来加脂。

注4) 若把加脂孔做其它目的使用，是使其破损的原因，所以请避免这么做。

注5) 带润滑装置QZ时，就不带润滑脂用螺纹接头。

使用上的注意事项

安装面的高度和角部的形状

LM 滑块和LM 轨道安装对方的安装面的靠肩高度。安装面的角部请进行后让处理以避免与LM 滑块或LM 轨道的倒角面碰触，或者将尺寸加工到小于表9 中的角部的半径r 。

密封垫片阻力

带密封垫片的SHW 型LM 导轨(UU 型， SS 型)在涂有润滑剂的状态下，其1 个LM 滑块上的密封垫片阻力的最大值。

LM 导轨标准长度和最大长度

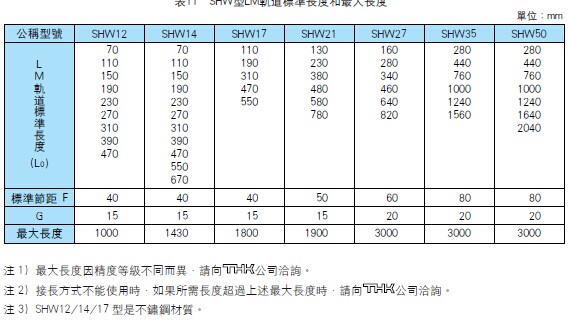

SHW 型LM 导轨的LM 轨道标准长度和最大长度如表11 所示。最大长度超过表中数值时，采用接长的方法制作。

当客户指定特殊长度时，这时建议采用表中所示的G 尺寸。因为G 尺寸太长时，安装后轴端部分有不稳定的倾向，会对精度造成不良影响。

另外，若要使用接长规格的产品，请务必指定总长度。在制作时会尽量消除连接部之间的尺寸差。
