交叉滚柱型THK轴承
作者:银泰PMI导轨 发布时间:2016-8-9 13:34:59
结构与特长

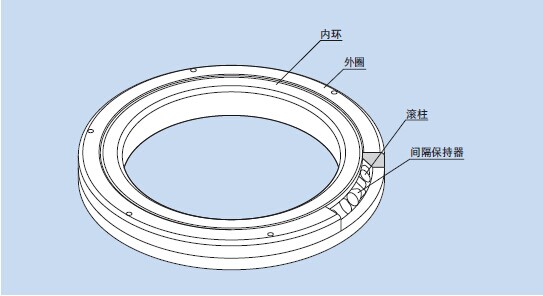

在交叉滚柱型
THK
轴承
中,因圆筒形滚柱在呈90°的V形沟槽滚动面上通过间隔保持器被相互垂直地排列。这种设计使得单个轴承就可承受径向负荷、轴向负荷及力矩负荷等所有方向的负荷。
尽管内外环的尺寸被最小限度地小型化,但是交叉滚柱轴承仍具有高刚性,所以最适合于工业用机器人的关节部或旋转部、加工中心机的旋转工作台、机械手旋转部、精密旋转工作台、医疗机器、测量仪、IC制造装置等的用途。
【高旋转精度】
因在垂直排列的滚柱间装有间隔保持器,防止了滚柱的侧倒或滚柱的相互摩擦,所以能防止旋转扭矩的增加。另外, 与以往使用铁板保持器的类型相比, 不会发生滚柱的一方接触现象或锁死现象。即使被施加予压,也能获得稳定的旋转运动。
并且,因内环或外圈是分割的构造,轴承间隙可调整。另外,即使被施加予压,也能获得高精度的旋转运动。
【操作容易】
被分割的内环或外环,在装入滚柱和间隔保持器后,与交叉滚柱型THK轴承固定在一起,以防止互相分离,故安装交叉滚柱型THK轴承时操作十分简单。
【防止滚柱侧倒】
通过间隔保持器使滚柱间的相互摩擦消失, 还防止了滚柱的侧倒,从而能获得稳定的旋转扭矩。
【大幅度地提高了刚性(比传统型号提高3~4倍)】
与使用双列薄形角接触球轴承不同, 由于滚柱为交叉排列,因此只用1 个交叉滚柱型THK轴承就可承受各个方向的负荷。并且与传统型号相比,刚性被提高了3~4倍。
【大负荷容量】
(1) 与以往的铁板保持器相比,间隔保持器可增大滚柱的有效接触长度,从而大幅提高了负荷容量。
同时,间隔保持器对每个滚柱的全长进行保持导向,但是在以往配有保持器的型号中滚柱的导向部只有滚柱中央1点。这种一点接触不能有效地防止滚柱的倾斜。
(2) 在传统型号中, 外圈侧和内环侧的负荷区域相对于滚柱长度的中央为不对称结构。因而,随著负荷的增大,力矩也增大,引起端面接触。此外,由于摩擦阻力增大,从而不能进行平稳的旋转运动,磨损也将加快。
种类与特长
RU型(内外环一体型)
由于已进行了安装孔的加工, 就不需要固定法兰和支撑座。另外, 由于采用带座的一体化内外环结构,安装对性能几乎没有影响,因此能够获得稳定的旋转精度和扭矩。能用于外圈和内环旋转。
RB型(外圈分割型、内环旋转用)
此型号为交叉滚柱型THK轴承的基本型, 带有被分割的外圈,和与主体形成一体化的内环。它最适合用于要求内环旋转精度的部位。例如,它可用于工具机的转位工作台的旋转部分。
RE型(内环分割型、外圈旋转用)
主要的尺寸与RB 型相同。它最适合用于要求外圈旋转精度的部位。
RB型和RE型-USP级系列
USP等级系列的旋转精度实现了超超精密级,超过了世界最高的精度标准,如JIS等级2、ISO等级2、DIN P2和AFBMA ABCE9等。
RA型(外圈分割型、内环旋转用)
此型号是将RB 型内外环厚度减小到极限的紧凑型。最适合于需要重量轻、紧凑设计的部位,例如机器人和机械手旋转部。
RA-C型(单一裂缝型)
主要的尺寸与RA型相同。 由于该型号为外圈一个缺口结构,外圈也具有高刚性,因此也可用于外圈旋转。
使用注意事项
【使用】
(1) 被分割成两部分的内环或外圈, 在交货时使用特殊的铆钉、螺栓或螺母紧固到位。在将其安装到系统时,不要将其拆卸。此外,如果安装间隔保持器错误,将会严重影响系统的旋转性能。请勿拆卸THK轴承。
(2) 内环或外圈的匹配标记, 可能会略有偏差。因此,在插入支撑座前,请松开用于固定内环或外圈的螺栓,然后使用塑料锤等校正偏差后再进行装配。(要让固定铆钉在支撑座之后。)
(3) 在安装或拆卸交叉滚柱型THK轴承时,请勿施加力给固定铆钉或螺栓。
(4) 当安装固定法兰时,要考虑安装部件的尺寸公差,使得法兰从侧面牢固地保持住内环和外圈。
(5) 交叉滚柱型THK轴承落下或受敲击可能会造成破损, 请加以注意。此外,如果受到外力撞击,则即使外观看不出破损也可能造成功能的损失,也请加以注意。
【润滑】
(1) 由于交叉滚柱型THK轴承均注入有优质的锂皂基润滑脂2号,可以不必补充油脂就开始使用。但是,此产品需要定期润滑,因为与普通的滚柱轴承相比,其内部空间容积较小,并且由于其为滚动接触结构,滚柱需要经常润滑。
为了补充油脂, 加工有润滑孔,其与设置于内外环的油槽相通。至于润滑周期, 即使在使用频率较低的情况下,也通常应每6个月至12个月补充属于相同系列的油脂,以使油脂分布于轴承的整个内部结构。
另外,如果轴承中充满油脂, 由于油脂的粘滞阻力会使初始旋转扭矩暂时增加;但是, 随着多余的油脂会流出密封挡板之外, 扭矩会在短期内就恢复到正常水平。但薄型产品不具有油槽, 请在支撑座内径一侧设置油槽以供润滑。
(2) 请避免将性状不同的油脂混合在一起使用。
(3) 在经常产生振动的场所、无尘室、真空、低温或高温等特殊环境下使用时, 有可能无法使用通常的油脂,详细情况请向THK咨询。
(4) 要使用特殊的油脂时,请事先向THK咨询。
【使用注意事项】
(1) 异物进入后可能引起功能的损失,所以请防止灰尘、切削屑等异物的进入系统。
(2) 要超过80°使用时,请向THK咨询。
(3) 要在冷却剂可能进入交叉滚柱型THK轴承内部的环境下使用时,请事先向THK咨询。
(4) 灰尘、锯粉等异物附着时,请用干净的白煤油清洗后重新注入油脂。
(5) 要在经常产生振动的场所、无尘室、真空、低温或高温等特殊环境下使用时,请向THK咨询。
