构造与特长
在LM 导轨与LM 滑块被精密研磨加工过的4 列滚动沟槽上球进行滚动,再通过球保持器与装在LM 滑块上的端盖板,使各列球进行循环运动。由于装有球保持器,使球与球之间相互摩擦所引起的球的磨损消失,并且延长润滑脂的寿命,从而实现了长期无需维修保养,而且噪音低,音质好,寿命长,同时提高了高速性能。
噪音低、音质好
通过球保持器使球均匀地排列,球与球之间的冲突而产生的金属音消失,所以噪音低、音质好。
长期无需维修保养
因通过球保持器使球与球之间的相互摩擦消失,球的摩损消失,并且增强了润滑脂的保持性,实现了长期无需维修保养。
卓越的高速性,寿命长
因通过球保持器使球与球之间的相互摩擦消失,相对摩擦速度成为1/2,面压变低,发热减少,既能延长寿命又具有卓越的高速性。
滚动摩擦变动是旧产品的1/10
因球与球之间的相互摩擦消失,故金属冲突音消失,球被均匀地排列进行循环,滚动摩擦阻力变动小,使运动变得平滑稳定。
使用上的注意事项
安装面靠肩的高度和角部的形状在LM滑块和LM导轨的安装面上,通常,为了容易装配和获得高的装配精度,设有装配靠肩。当使LM 滑块的靠肩靠紧时,有时会出现外侧的树脂部分比LM 滑块的宽度要大出D 尺寸的情况,这时或是将干涉避开,或是将LM 滑块的靠肩高度做成小于H2 。

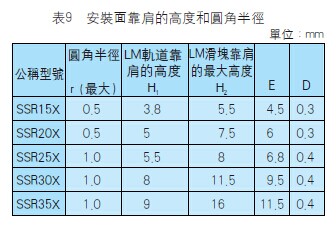

另外,安装面的角部应避免与LM滑块或LM导轨的倒角部相干涉,或是按表9 的圆角半径r 以下的尺寸加工角部。
导轨的标准长度与最大长度

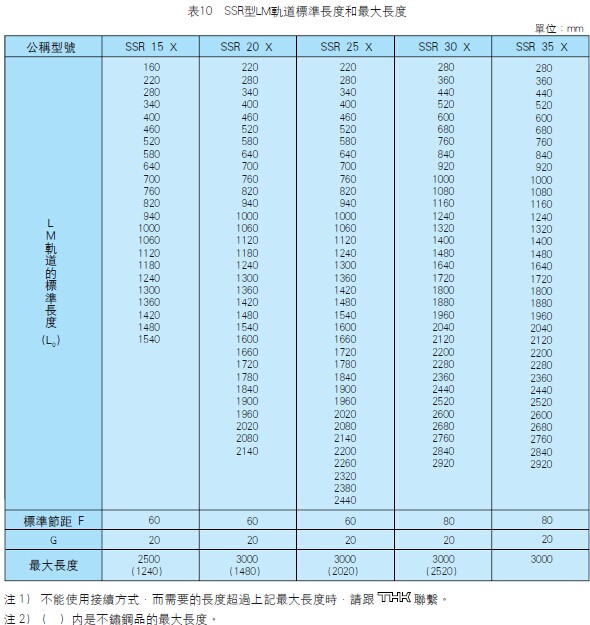

SSR 型的LM 导轨的标准长度和最大长度,如表所示。超过最大长度时,采用接续的方式予以加工制造。
当指定加工特殊长度的LM 导轨时,建议按下表选择G的尺寸。如G的尺寸过大,则会引起装配后导轨端部的不稳定,给精度带来不利的影响。
另外,以接续方式使用时,加工时会尽量消除两段间尺寸的差别。因此,请务必指明使用的总长度。
