通过智能组合单元实现长期免维护;
采用球保持器型LM滚动导轨和滚珠丝杠用润滑装置QZ。
GL-N型线性模组的特长
采用轻量、高刚性的铝制底座,导轨部使用球保持器型LM滚动导轨。
驱动方式有滚珠丝杠式样及皮带式样。
采用球保持器型LM滚动导轨和滚珠丝杠用润滑装置QZ,是一种可长期免维护的智能组合单元。
●采用球保持器型LM滚动导轨SSR型、SHS型
SSR型……低断面高度的紧凑型,采用径向负荷承载能力强的球接触构造,适用于水平导向部。
SHS型……采用4方向等负荷构造,可均匀地承受所有方向 (径向、反径向、横向) 的负荷。
●驱动方式

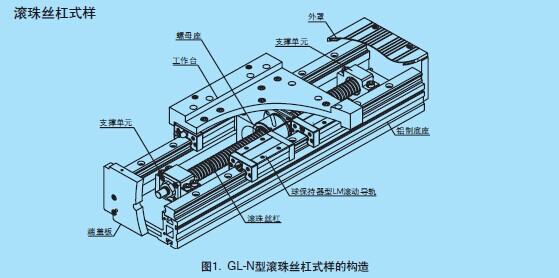

[滚珠丝杠式样]
滚珠丝杠可根据型号选择导程。
侧置电机方式可设定底座左右及底座底面共3个方向。

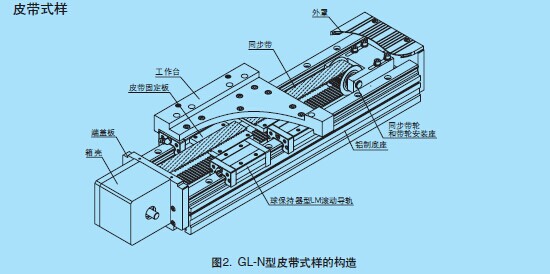

[皮带式样]
由于采用高刚性同步带,高速性优异。
与滚珠丝杠式样相比,可对应更长的行程 (最大2720mm)。
注) 由于同步带轮的节圆直径较大,推荐使用减速机。
●轻量、高刚性
GL-N用的底座使用挤压铝材,断面形状为中空构造,轻量且高刚性。
●设定带润滑装置QZ
为实现长期免维护,还可在LM滚动导轨、滚珠丝杠上附带润滑装置QZ。
●适合最新型电机
为了安装采用最新控制技术的电机及适合GL-N型特性的电机,备有各种类型的端盖板 (电机安装板、电机托架、减速机)。
●丰富的供选配件
备有外罩、软式伸缩防尘罩、传感器、电缆拖链等各种供选配件。
●与GL型的高度尺寸统一
由于高度尺寸与使用传统全钢球GSR型的GL型相同,可置换为采用球保持器型LM滚动导轨的长期免保养智能组合单元GL-N型。
●工作台的种类
• S型…短工作台 (适用LM滚动导轨型号: SSR-XV型)
缩短了工作台长度、增加了行程长度的类型。
• L型…长工作台 (适用LM滚动导轨型号: SSR-XW型、SHS-V型)
适用于搭载物形状较大或搭载物位置偏离工作台中心的情况。
• L-QZ型…带LM滚动导轨润滑装置QZ的长工作台(适用LM滚动导轨型号: SSR-XWQZ型、SHS-VQZ型)LM滚动导轨部装有润滑装置QZ。
