相关型号
EPF 12M_EPF12M
作者：THK导轨 发布时间：2017-07-18

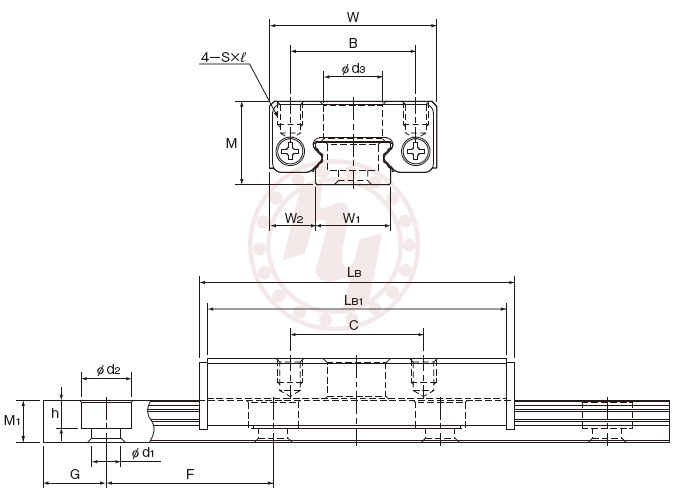

| 外形尺寸 | M | 13 | mm |
| W | 27 | mm | |
| LB | 43.7 | mm | |
| 滑块尺寸 | B | 20 | mm |
| C | 20 | mm | |
| d3 | 7 | mm | |
| Sxl | M3x3.2 | mm | |
| LB1 | 41.7 | mm | |
| 导轨尺寸 | W1 | 12 | mm |
| W2 | 7.5 | mm | |
| M1 | 6.75 | mm | |
| G | 10 | mm | |
| F | 25 | mm | |
| d1xd2xh | 3.5x6x3.8 | mm | |
| 保证行程 | ST | 27 | mm |
| 基本额定载荷 | C | 2.26 | KN |
| C0 | 3.71 | KN | |
| 静态容许力矩 | Ma | 15.5 | N*m |
| Mb | 15.5 | N*m | |
| Mc | 20.8 | N*m | |
| 重量 | 滑块 | 0.074 | kg |
| 导轨 | 0.55 | kg/m | |
 | |||
